Patch Cord
Cable de conexión
Cable de conexión (patch cord) se usa en redes de computadoras o sistemas informáticos o electrónicos para conectar un dispositivo electrónico con otro.
Aunque esta definición se usa con mayor frecuencia en el campo de las redes informáticas, pueden existir cables de conexión también para otros tipos de comunicaciones electrónicas.
El cable de red también es conocido principalmente por los instaladores como chicote o latiguillo. Los instaladores denominan chicotes a los cables de red usados para conectar al usuario final (user cord) o para conectar equipos dentro del panel de conexiones (patch panel).
Los cables de conexión, chicotes o latiguillos, se producen en muchos colores para facilitar su identificación.
En cuanto a longitud, los cables pueden ser desde muy cortos (unos pocos centÃmetros) para los componentes apilados, o tener hasta un máximo de 100 metros. A medida que aumenta la longitud los cables son más gruesos y suelen tener apantallamiento para evitar la pérdida de señal y las interferencias (STP).
Estos cables de conexión sirven para que el usuario tenga una mayor accesibilidad al conectar el cable de red al host para que los archivos tengan una mayor seguridad. Existen varios conectores estándar (Registered Jack, RJ) que dependerá del uso y tipo de cable a usar, por ejemplo: RJ-45, RJ-11.

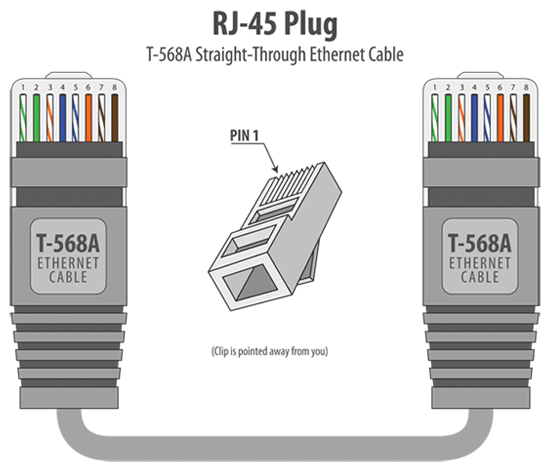

RJ-45
Es una interfaz fÃsica comúnmente utilizada para conectar redes de computadoras con cableado estructurado (categorÃas 4, 5, 5e, 6 y 6a). Posee ocho pines o conexiones eléctricas, que normalmente se usan como extremos de cables de par trenzado (UTP).
Es parte del Código Federal de Regulaciones de Estados Unidos.
Es utilizada comúnmente con estándares como TIA/EIA-568-B, que define la disposición de los pines (patillaje) o wiring pinout.
Una aplicación común es su uso en cables de red Ethernet, donde suelen usarse cuatro pares (ocho pines). Otras aplicaciones incluyen terminaciones de teléfonos(dos pares), por ejemplo: en Francia y Alemania, y otros servicios de red como RDSI, T1 e incluso RS-232.
El RJ-11
Es el conector utilizado en las redes de telefonÃa. Se refiere exactamente al conector que se une al cable telefónico y tiene 6 posiciones con 4 contactos centrales por los 4 hilos del cable telefónico, aunque normalmente se usan sólo dos (los dos centrales).En realidad, RJ-11 no es más que una manera de llamar a los cables de
telefonÃa de 6 posiciones y 4 conectores (6P4C).
En España se usa en todas las conexiones telefónicas, aunque a menudo se utilizan conectores RJ-10 (4P2C), pero en otros paÃses como Alemania son utilizados conectores RJ-45 como conectores telefónicos.
-
El RJ-14 es igual que el RJ-11, pero para dos lÃneas (6P2C, 6 posiciones 2 conectores).
-
El RJ-25 es igual que el RJ-11, pero para tres lÃneas (6P6C, 6 posiciones 6 conectores).
-
El RJ-61 en cambio es un conector R/T similar, pero más ancho, para cuatro lÃneas (8 hilos). El cable de lÃnea telefónica y el conector son normalmente un RJ-11 con sólo dos conductores.
Disposición de los contactos
Todos estos conectores (R/T) se definen por el número de "posiciones" potenciales "P6" y el número real de contactos instalado dentro de estas posiciones "6PxC". Los conectores RJ-11, RJ-14 y RJ-25 todos son fÃsicamente idénticos, tienen las seis mismas "posiciones", (puesto que usan el conector modular), pero en cambio hacen uso de un diferente número de contactos (dos, cuatro y seis, respectivamente).
Cables RJ-11
Los conectores RJ-11 son casi siempre del tipo 6P4C (seis posiciones, cuatro contactos), con cuatro cables hacia una caja de conexiones central. Dos de sus seis posiciones de contacto son utilizadas como conectores fase y neutro, mientras que los otros dos conductores no son utilizados. 6P2C y 6P6C también se puede encontrar en las tiendas.
Los conductores que no son la punta central y el conductor de anillo se usan en la práctica para varias cosas: como terminal de tierra de llamada selectiva, como alimentación de bajo voltaje por un piloto luminoso, etc.
